硬件部分

一、概述

1. 产品特点

ZZS127矿用输送带纵撕识别装置（以下简称“装置”），由上位机、ZSX127D-K矿用隔爆兼本安型控制主机（以下简称“控制主机”）、ZZS127-F矿用本安型激光发射器（以下简称“发射器”）、KBA12矿用本安型摄像仪（以下简称“摄像仪”）、KXB127 矿用隔爆兼本安型声光报警器（以下简称“报警器”）等组成。装置可实现输送带图像实时显示、输送带纵向撕裂自动分析报警，历史图像查看等功能于一体，组成设备性能可靠稳定，结构简单，是工矿企业输送带纵向撕裂检测的理想产品。

1.1 KBA12矿用隔爆型摄像仪

KBA12矿用本安型摄像仪采用USB3.0（RJ45）工业级相机，其低功耗、体积小，适合矿井等振动场合应用。摄像仪根据激光三角测量原理开发，程度地避免环境光线干扰，稳定而准确地测量三维数据。

1.2 ZZS127-F矿用本安型激光发射器

ZZS127-F 矿用本安型激光发射器采用进口玻璃柱面镜和激光二管，发出的激光线在室内工作环境长可达到10米，红线细且均匀，准直性及稳定性非常高。同时激光发射器输出功率非常稳定，功率小于150mw。发射器性能强且可靠，具有静电保护、过电保护、温度保护等特点，广泛用于矿井等各类产业。

1.3 ZSX127D-K矿用隔爆兼本安型控制主机

ZSX127D-K矿用隔爆兼本安型控制主机(以下简称“控制主机”)，主要实现对KBA12矿用本安型摄像仪、ZZS127-F矿用本安型激光发射器所需的电源控制（电源开、关等功能）、清洁装置的控制、下位机报警、停机及实现数据的转换及传输。

2. 用途和适用范围

可适用于各类矿山、港口、码头、电厂、水泥厂等使用输送带的场所。

装置在潮湿、高低温、强磁场等各种复杂恶劣的环境下均可以正常工作，适合于各种形式的输送带

3. 装置组成

装置组成设备见下表1。

表1

4. 适用条件

4.1 装置的正常使用环境

a) 环境温度：0℃～+40℃；

b) 平均相对湿度：不大于95%（+25℃）；

c) 大气压力：80kPa～106kPa；

d）环境噪声不大于75dB（A）的场合；

e) 无显著振动和冲击的场合；

f) 煤矿井下有甲烷和煤尘性混合物，但无破坏绝缘的腐蚀性气体的场合。

4.2 装置能承受的恶劣的贮运条件为

a) 高温：+60℃；

b) 低温：-40℃；

c) 平均相对湿度：95%（+25℃）。

二、结构特征

1．KBA12矿用隔爆型摄像仪

a)摄像仪主要部件有工业级相机、工业镜头、本安防护壳、网线等组成；

b)本安外壳的喇叭嘴用于进线，内外接地螺栓用于保护接地；

c)透射窗用于摄像头采集图像。

2．ZZS127-F矿用本安型激光发射器

a)激光发射器主要部件有激光线发射器、本安防护壳等；

b)本安外壳喇叭嘴用于进线，内外接地螺栓用于保护接地；

c)透射窗用于激光发射器透射激光线。

3．ZSX127D-K矿用隔爆兼本安型控制主机

a)控制主机主要部件有元器件安放支架、本安电源、光端机（交换机）、控制板等组成；

b)隔爆外壳的喇叭嘴用于进线和出线，内外接地螺栓用于保护接地；

c)隔爆壳内有接线端子排，分别为127V输入端子排和本安接线端子排；

d)本安电源负责为摄像仪和激光发射器分别供电、控制板完成对本安电源的控制以及和上位机通讯、光端机（交换机）进行信号转换，实现远距离传输。

三、工作原理

采用光学三角原理和回波分析原理成像，使用非接触测量皮带撕裂裂缝宽度和深度的精密传感器。

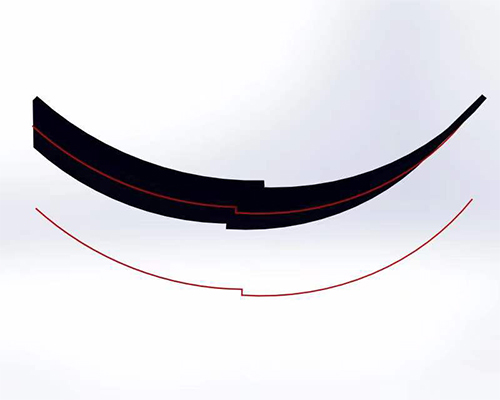

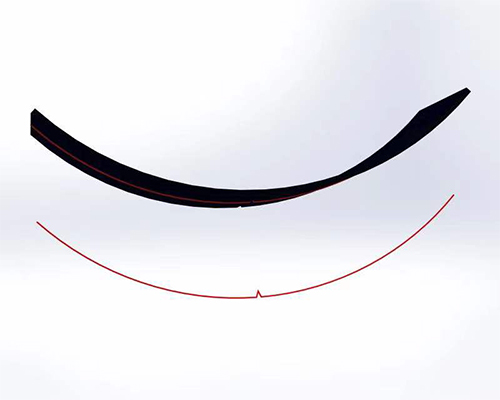

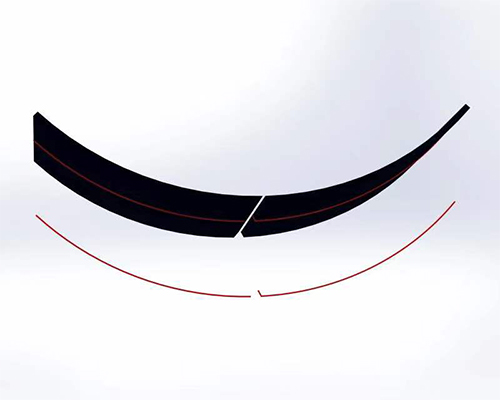

激光器和摄像头分别装置在上皮带的左右下侧，激光器向皮带底部发射一条激光，在皮带表面反射后由摄像头采集，并自动提取激光条纹中心，根据三角测距法分析皮带断面的高度和深度参数，实时输出到控制计算机。经计算机软件分析和数据还原，得到皮带底3D图像。可以直观判断皮带是否发生撕裂现象。

四、主要技术参数

1 供电电压

工作电压：AC 127V/220V,可承受波动范围75%～110%。

2 信号制式

无源触点型开关量：断开时，漏电阻：≥100kΩ；闭合时，接触电阻：≤0.5Ω；触点容量：DC30V/10A。

3 声光信号参数

a)音响等级：语言响度不小于 85dB；

b)光可见度：报警器发出的光应在黑暗中 20m 内可见。

4 本安供电距离

控制主机向下级设备（摄像仪、发射器）供电，供电距离：50m（使用 MYQ-0.3/0.5.1～2.5)mm2 煤矿用移动轻型橡套软电缆）。

5 功能

具有当皮带发生 5mm 以上撕裂时，发出声光报警信号，且无源接点信号断开（即停机）。

6 胶带类型

适应胶带宽度：≤2400mm；任意厚度的钢丝绳芯胶带以及其它类型胶带。

7 通讯方式

以太网/光纤，通讯距离≤10km；传输速度：100/1000Mbps。

8 软件运行环境

Windows XP、Windows 7、Windows 10。

软件操作

一、机房设备和机房环境要求

1、机房设备

地面机房设备包括：计算机、显示器、地面交换机等。

2、机房环境要求

地面检测机房环境温度：0~40℃，应安装在无腐蚀、干燥、灰尘和电磁辐射小的环境内。

3、电源

机房要求提供220V电源。

4、通讯接口和计算机的连接

通讯接口为网络接口，将网络接口和计算机连接后即可开机操作。

二、软件操作步骤

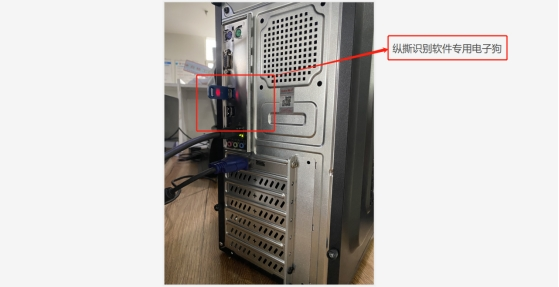

1、将纵撕识别软件“电子狗”插入上位机任意USB接口处，如图5所示。

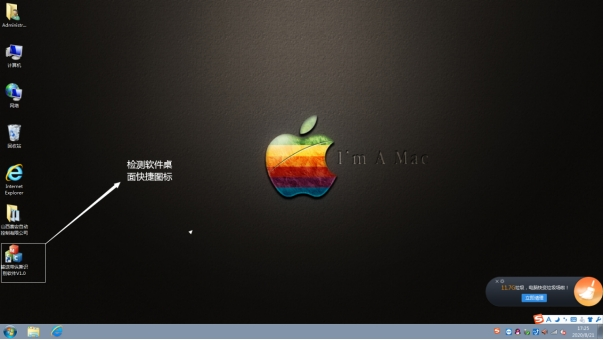

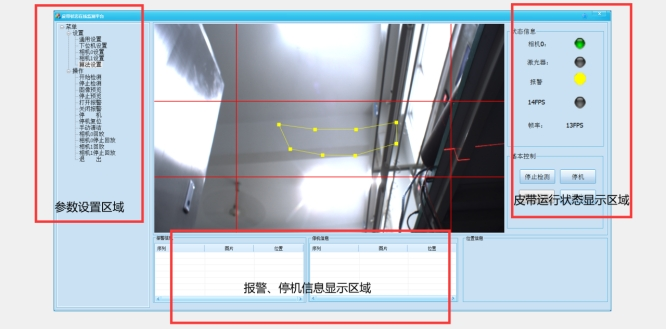

2、点击图5所示的“输送带纵撕识别软件”桌面快捷图标，进入图6、图7所示的检测软件主界面。

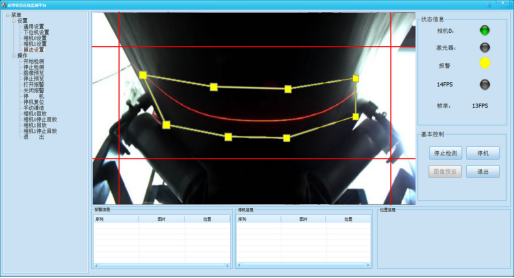

3、图5中，点击主界面右上方的“图像预览”按钮，等待系统通讯连接正常，摄像仪开始采集分析数据、激光器发射激光线，如下图8所示

4、准备就绪后，点击软件右边区域“开始检测”按钮，纵撕识别软件即开始实时在线检测。

5、装置24小时连续运行，当皮带表面出现异常情况时，软件自动将异常图片保存并报警，当出现皮带纵向撕裂时，系统报警并发送停止皮带运行信号。

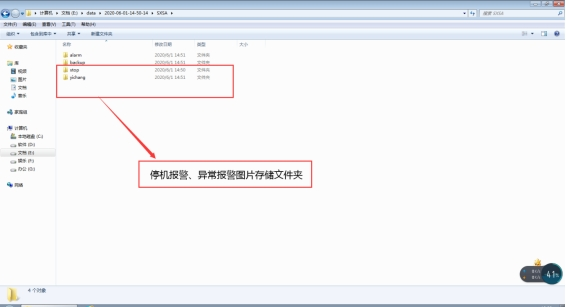

6、当纵撕识别做软件发出异常警报或停机时，异常图片查看：首先双击桌面上“计算机”图标打开，然后双击“软件（E）”打开，这时会看到有一个“data”文件夹，点击进入可以查看每个时间段的检测记录。双击打开后，就可以查看软件自动抓取的异常图片了。如图9.
