矿用输送带钢丝绳芯X

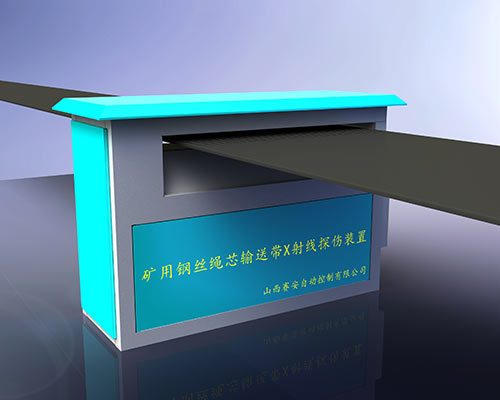

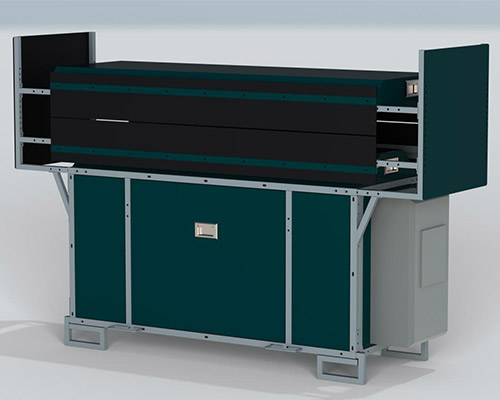

名称：矿用钢丝绳芯输送带X射线探伤装置
详细信息
矿用钢丝绳芯输送带X射线探伤装置煤安型号:(ZSX127D)
矿用钢丝绳芯输送带X射线探伤装置可对输送带内部钢绳芯进行动态实时扫描，获得所有钢绳芯及接头的状况，系统实现了全自动扫描、全自动识别、全自动报告、全自动警示。系统具备远程操作功能，实现远程对客户端的操作，客户可以实时了解输送带的安全状况，实时指导处理问题。
一、产品简介
本装置主要利用X光透射原理，有效完成对钢丝绳芯胶带的断绳、锈蚀、损伤；硫化接头的抽动、接头内断绳、损伤等状况的在线实时监测，并能准确定位，钢丝绳芯影像能在显示器上直观显示。（检测时无需停车）。
对断绳判断准确率达100％，硫化接头抽动判断准确率≥95％。
本装置，能够在煤尘、瓦斯等易燃易爆环境下使用；可靠性强、灵敏度高、安装调试简单、操作系统易掌握等特点。
二、系统硬件介绍
（一）装置介绍
1. 产品特点
矿用钢丝绳芯输送带X射线探伤装置（以下简称“装置”）,装置组成设备性能可靠稳定，结构简单，配合XCV-300使用能够直观显示皮带内钢丝绳芯，对对用户皮带接头抽动、断头等情况进行分析处理，自动生成检测报告。
2. 用途和适用范围
装置可适用于各类矿山、港口、码头、电厂、水泥厂等使用强力钢绳芯胶带的场所。
装置在淋水、潮湿、高低温、强磁场等各种复杂恶劣的环境下均可以正常工作，适合于各种形式的强力胶带。
3. 使用条件
3.1 装置在下列环境条件下应能正常工作
环境温度：0℃～+40℃；
环境湿度：≤95％(25℃)；
环境大气压：(86～106)kPa；
含有瓦斯、煤尘等混合物的煤矿井下，但无破坏绝缘的腐蚀性气体的场合；
无强烈振动冲击的环境中。
3.2 装置能承受的恶劣的贮运条件
高温：+60℃；低温:－40℃
（二）结构特征
1、装置符合企标标准要求，并按经规定程序批准的图纸和技术制造，取得我国认可的检验单位发放的防爆合格证和安标矿用产品安全标志中心发放的矿用产品安全标志证书。
2、装置的组成设备须经我国煤矿安全部门指定的检验单位检验，并取得装置的“防爆合格证”及“MA安全标志准用证”。装置内的元、器件技术性能应满足本标准的要求之外，尚需符合各自标准的要求。

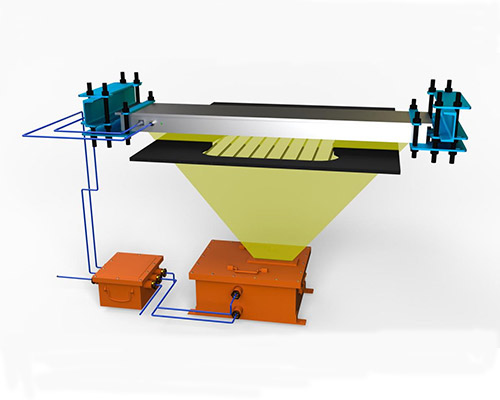

（三）工作原理
装置配合光强力胶带检测系统使用，主要是利用X光的穿透能力，物体的密度、厚度等参数都对X光穿过其内部的衰减量有影响，在工业上常用于检测眼睛所看不到的物品内部损伤、断裂等。X光强力胶带检测系统基于X光的特性并结合现代“图像识别”、“高速图像抓拍”与“图像跟踪”等技术实现了对强力胶带内钢丝绳芯断绳、锈蚀、接头抽动等状况的在线监测，并将监测到的数据传送至几十公里外的工控机上进行显示、分析、存储等。
（四）主要技术参数
额定工作电压：AC 127V；
适应胶带宽度：800~2500mm；
胶带运行速度：≤10m/s；
胶带厚度：≤50mm；
可识别的抽动：≧10mm；
可识别的较小断头：2.4mm；
通讯方式：以太网网线传输，TCP/IP协议方式。
（五）装置组成
装置组成设备见表1：
|
序号 |
设 备 名 称 |
型号和规格 |
数量 |
单位 |
备 注 |
|
1 |
矿用隔爆型X射线发射箱 |
ZSX127D-F |
1 |
台 |
|
|
2 |
矿用本安型X射线接收箱 |
ZSX127-S |
1 |
台 |
|
|
3 |
矿用隔爆兼本安型控制主机 |
ZSX127D-K |
1 |
台 |
|
|
4 |
矿用隔爆型计算机 |
KJD127 |
1 |
台 |
|
|
5 |
矿用隔爆型控制按钮 |
BZA1-5/36-1 |
1 |
个 |
|
|
6 |
矿用本安型无线键盘 |
FHJ2W |
1 |
个 |
|
三、系统软件操作
1．设备运行环境要求
装置运行环境温度：0~40℃，应安装在无腐蚀、干燥、灰尘和电磁辐射小的环境内。
2．电源
装置要求提供127V电源。
3．软件运行及设置参数

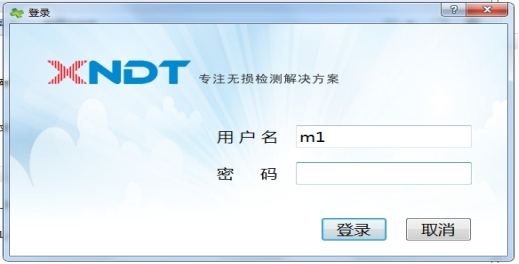

3.1 点击检测软件，进入下图所示的皮带监测软件主界面，用户输入用户名和密码后，点击“确定”按钮。进入软件主窗体。

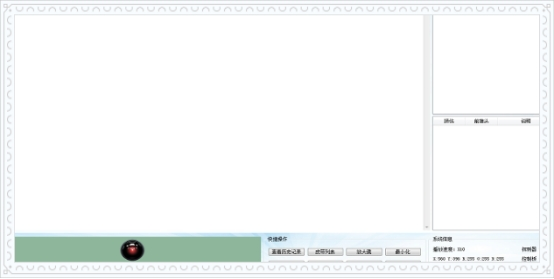

3.2 点击“确定”按钮，进入下图所示的界面
3.3点击“开始检测”后，系统启动运行。实现如下功能：
1)图像显示区显示采集的输送带图像，出现损伤时，以红色图框标记；
2)检测结果区将对应损伤依次列入对应损伤标签页下，用户可以查看损伤位置、数量等信息；
3)系统状态显示区提供当前各硬件连接及工作状态和软件运行状态。
3.4 检测完毕后打印出检测报告，关闭软件。
