赛安皮带检测为您介绍输送带检测装置安装方案:

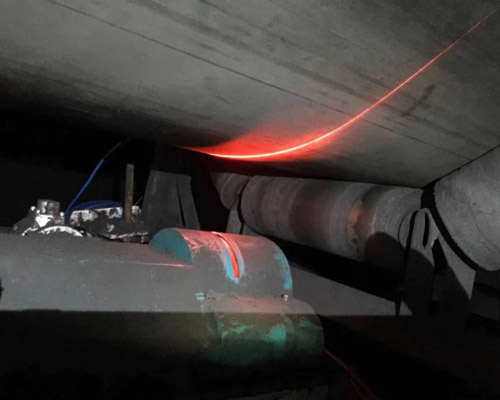

1.输送带检测装置分地面设备和井下设备。地面设备（上位机和地面光端机）一般安装在地面监控室；井下设备（发射箱、接收箱、控制主机、防护箱、机架）一般安装在输送带机头下皮带平展、抖动小的位置。
2.设备按上图固定好后，控制主机分别给接收箱和发射箱供电及通讯。
3.将采集的数据同时传输给上位机，上位机软件将整条皮带的图像信息在监控窗口显示出来。
4.调整发射箱与接收箱的位置关系，使其装置的接收图像清晰可见。
设备主要功能：钢丝绳芯输送带X光射线实时在线监测。装置利用X射线原理对钢绳芯输送带内部进行透视、高精度实时扫描，有效完成输送带内钢丝芯因疲劳、锈蚀、扎砸等原因造成的断绳、锈蚀、接头抽动及带面损伤等肉眼无法直接观测到的损坏状况进行直观的、全横截面检测及定位。
赛安皮带检测为您介绍输送带检测装置硬件组成部分简介：
X光强力胶带检测系统主要由X光发射箱、X光接收箱及控制主机组成。控制主机负责为接收箱提供本安电源、发射箱提供220V电源及其通断功能；同时实现上位机与接收箱之间的远程通讯转换。控制主机由多路本安电源电路、ARM控制板、USB光端机等组成。 控制主机内的控制电路用于控制本安电源与220V电源通断，使发射箱与接收箱只有在工作的时候才通电，提高了发射箱与接收箱的使用寿命。
发射箱接通220V工作电源，控制高压线路依次接通后，发射箱里面的X射线源开始启动，并经透射窗穿过胶带至X光接收箱。给接收箱供上9V本安电源后，接收箱接收到采集命令后，接收板在X射线照射下，内部的硅光产生非常微弱的电流信号，接收板内部的处理芯片（ASIC进行信号放大、A/D转换后通过并行接口传输给接收板主机处理器，之后主机处理器将采集的信号通过USB串口传输给光端机、光端机再经光缆传输至远处的工控机
